КИТ-Р-А11-РУ-01 – новое устройство РЗА для сетей 6–10 кВ

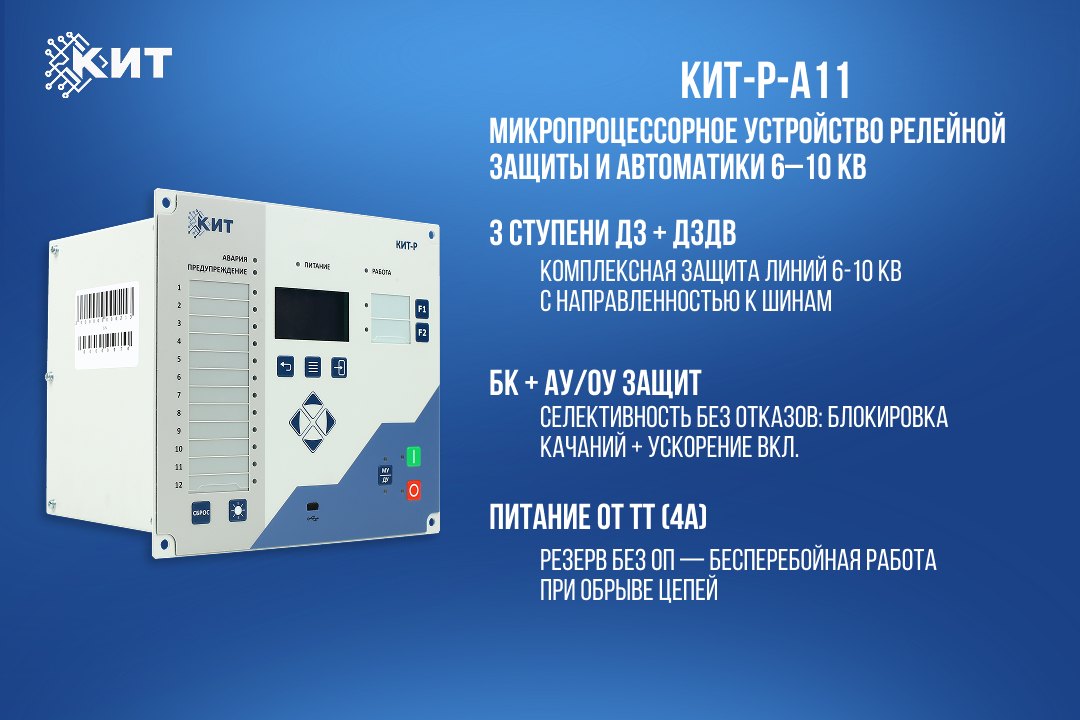

Представляем новую разработку НПП «КИТ» – микропроцессорное устройство релейной защиты и автоматики КИТ-Р-А11-РУ-01, предназначенное для комплексной защиты и автоматизации вводных и секционных выключателей, а также отходящих линий распределительных устройств 6–10 кВ.
Устройство разработано для подстанций с переменным оперативным током и поддерживает схемы с дешунтированием электромагнитов отключения и дополнительным питанием от трансформаторов тока. Это позволяет сохранять работоспособность защит при потере оперативного напряжения.
КИТ-Р-А11-РУ-01 оснащено расширенным комплексом функций РЗА, включая:
- дистанционную защиту (ДЗ) от междуфазных КЗ – три ступени с гибкой настройкой характеристик, направленным и ненаправленным исполнением, зоной нагрузки и возможностью ускорения
- дистанционную защиту от двойных замыканий на землю (ДЗДВ) – две ступени с расчетом компенсации тока нулевой последовательности по параметрам линии
- токовую отсечку и трехступенчатую МТЗ, в том числе с контролем направления мощности и пуском по напряжению
- защиты от однофазных замыканий на землю, перегрузки, феррорезонанса, обрыва фазы и несимметрии
- защиту от дуговых замыканий и логическую защиту шин
- защиты по напряжению и частоте
- УРОВ, АВР, ВНР, двукратное АПВ, АЧР и ЧАПВ
- функции определения места повреждения, регистрации и осциллографирования аварийных событий

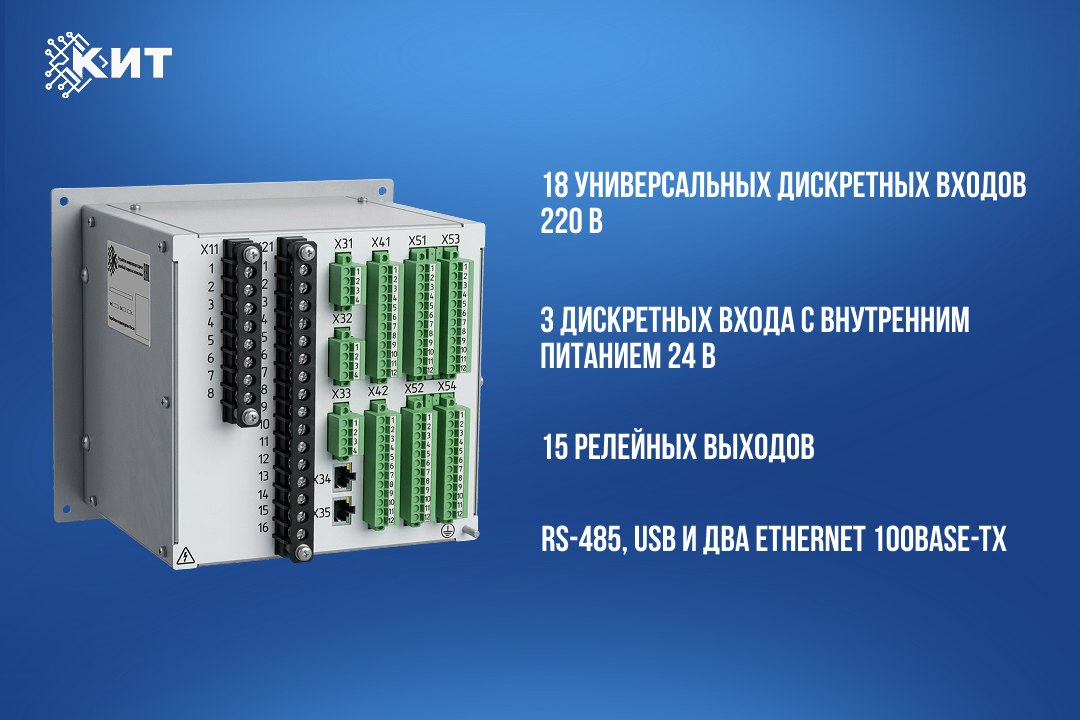

Аппаратная часть включает 3 фазных канала тока, канал 3I0, 4 канала напряжения, 21 дискретный вход и 15 релейных выходов. Для интеграции в системы автоматизации предусмотрены RS-485, USB и два Ethernet 100BASE-TX с поддержкой протоколов Modbus и МЭК 60870-5-101/103/104.
Отдельное внимание уделено логике ускорения защит и блокировок при качаниях, программному переводу схем подключения, работе от токовых цепей при отсутствии оперативного питания и расширенной системе самодиагностики.
КИТ-Р-А11-РУ-01 объединяет расширенный функционал РЗА, гибкие возможности настройки и решения для работы в условиях потери оперативного питания – для задач модернизации и цифровизации распределительных сетей 6–10 кВ.
