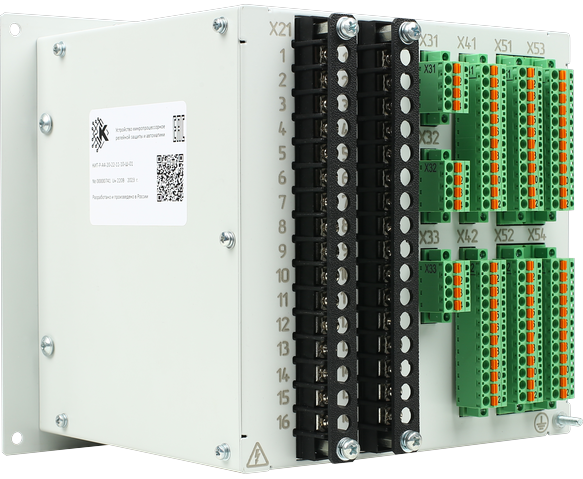

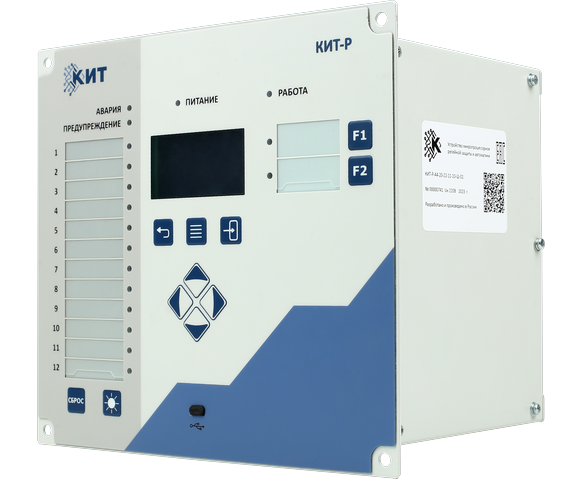

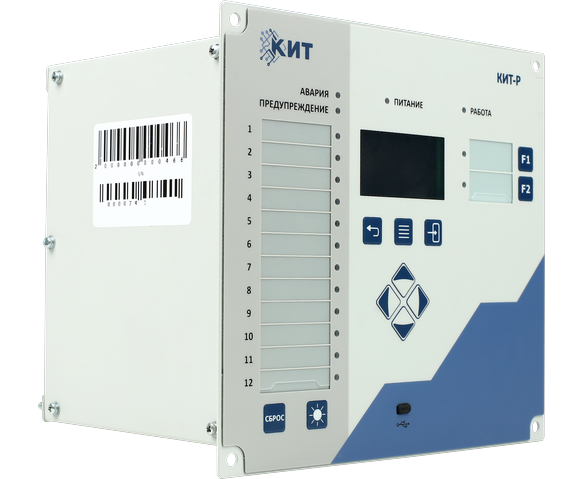

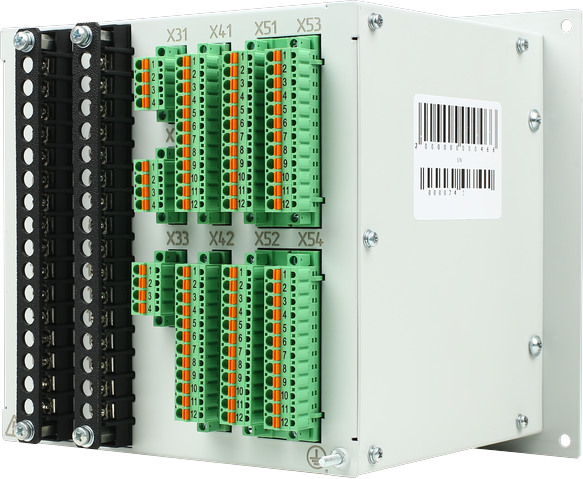

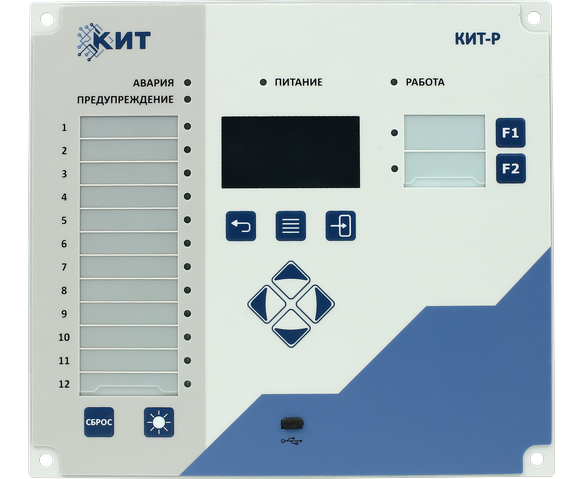

КИТ-Р-А4-СГ-01

Устройства предназначены для выполнения функций релейной защиты, автоматики и сигнализации синхронных генераторов 6 – 10 кВ.

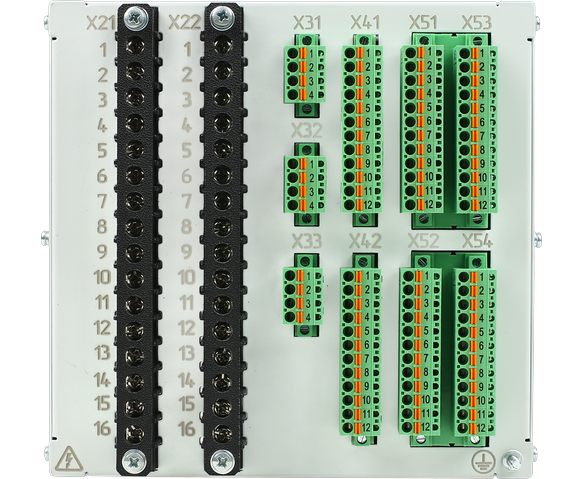

Дискретные входы/выходы 21 входов / 17 выходов

Интерфейсы связи с устройством 3хRS-485 (Modbus, 101,103), 2xEthernet (104)

Номинальный вторичный ток 5А

Состав аналоговых входов 7I+4U

Тип дискретных входов Входы универсальные и входы постоянного тока 220/110 В

Тип защищаемого присоединения Синхронный генератор

КИТ-Р-А4-СГ-01.pdf

Основные функции защит, автоматики и сигнализации:

Дифференциальная защита генератора
Дистанционная защита
Токовая отсечка
Максимальная токовая защита
Защита от дуговых замыканий
Защита от перегрузки, 2 ступени
Тепловая модель генератора
Токовая защита обратной последовательности
Защита от однофазных замыканий на землю
Защита от двойных замыканий на землю
Защита по контролю направления мощности
Защита повышения напряжения
Защита минимального напряжения, 2 ступени
Защита от потери возбуждения
Защита от асинхронного режима с возбуждением
Устройство резервирования отказа выключателя
Защита повышения частоты
Защита понижения частоты
Защита по скорости изменения частоты
Управление выключателем
Контроль синхронизма при включении
Защита от ошибочного включения в сеть
Диагностика состояния выключателя
Диагностика цепей напряжения
Диагностика цепей тока
Аварийная сигнализация
Предупредительная сигнализация
Сигнализация срабатывания автоматики
