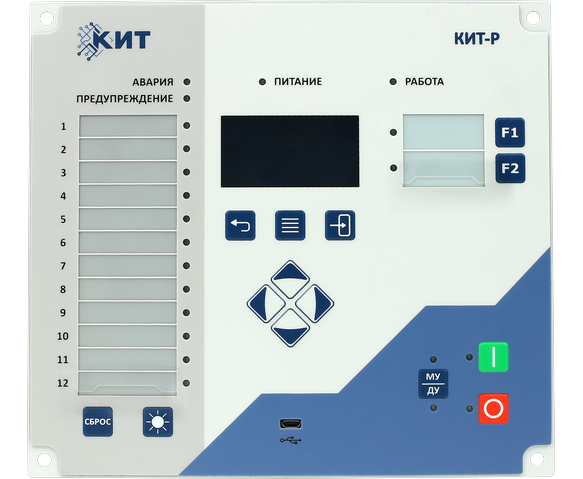

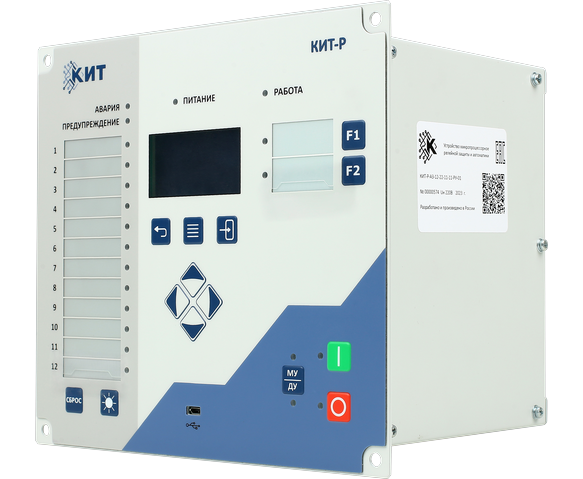

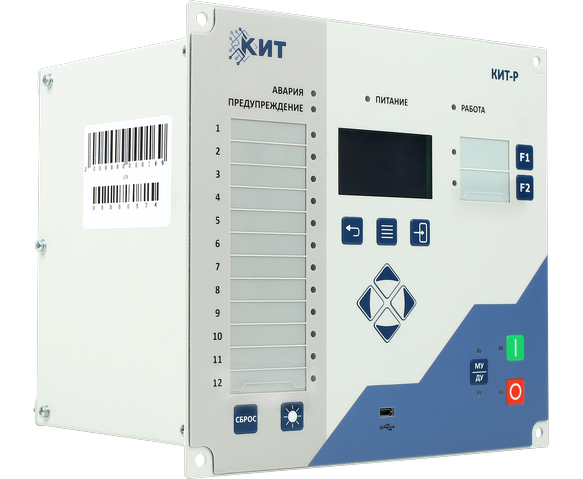

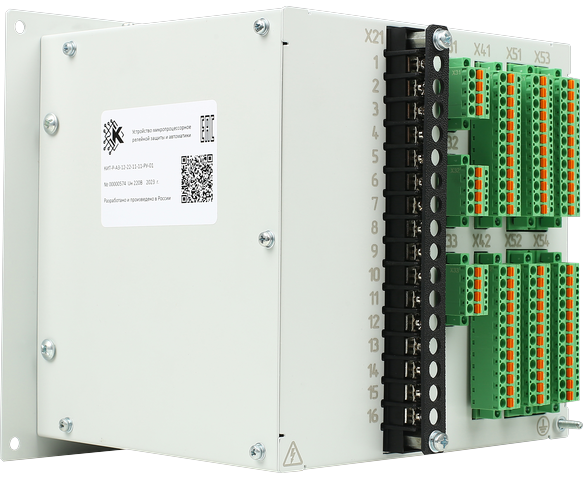

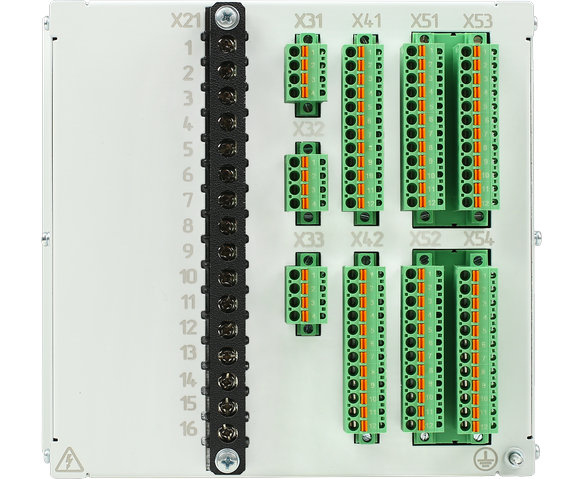

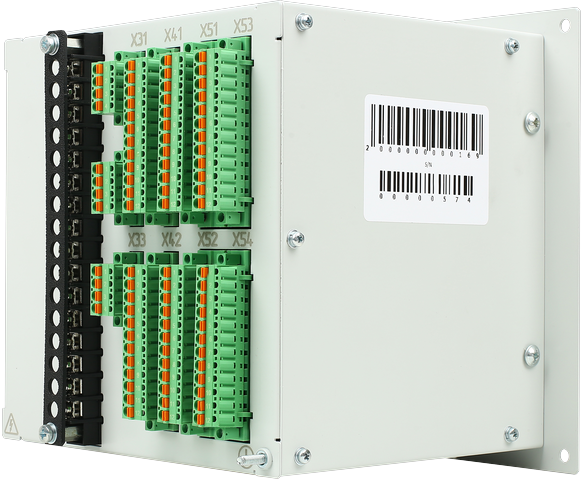

КИТ-Р-А3-ПС-01

Устройства предназначены для выполнения функций релейной защиты, автоматики и сигнализации пунктов секционирования в сетях с напряжением 6 – 35 кВ.

Дискретные входы/выходы 21 входов / 17 выходов

Интерфейсы связи с устройством 3хRS-485 (Modbus, 101,103), 2xEthernet (104)

Номинальный вторичный ток 5А/1А

Состав аналоговых входов 3I+5U

Тип дискретных входов Входы универсальные и входы постоянного тока 220/110 В

Тип защищаемого присоединения Пункт секционирования

КИТ-Р-А3-ПС-01.pdf

Основные функции защит, автоматики и сигнализации:

Токовая отсечка, 4 ступени
Максимальная токовая защита, 4 ступени
Пуск по напряжению для МТЗ
Контроль направления мощности
Ускорение МТЗ
Защита от перегрузки
Защита от дуговых замыканий
Защита от однофазных замыканий на землю
Защита от обрыва фазы и несимметрии нагрузки
Защита по контролю направления мощности
Защита повышения напряжения
Защита минимального напряжения
Автоматическое включение резерва
Автоматическое повторное включение линии, 4 цикла
Контроль синхронизма, контроль наличия и отсутствия напряжений на секции шин и на вводе
Автоматическая частотная разгрузка
Частотное автоматическое повторное включение
Автоматическая частотная разгрузка по сигналу от внешнего устройства
Частотное автоматическое повторное включение по сигналу от внешнего устройства
Защита повышения частоты
Защита понижения частоты
Защита по скорости изменения частоты
Управление выключателем
Диагностика состояния выключателя
Диагностика цепей напряжения
Определение места повреждения
Аварийная сигнализация
Предупредительная сигнализация
Сигнализация срабатывания автоматики

Сертификаты

Надежность нашей продукции подтверждается не только опытом эксплуатации, но и результатами независимой оценки соответствия. Все сертификаты и декларации удостоверяют, что устройства производства НПП «КИТ» прошли испытания и отвечают требованиям действующих технических регламентов.
