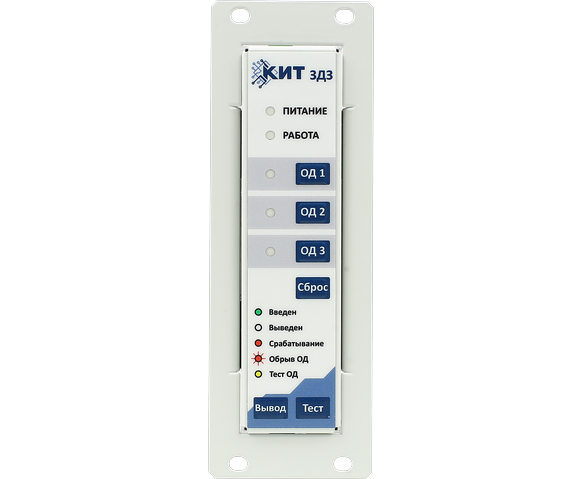

КИТ-ЗДЗ

Комплекс предназначен для выполнения функций защиты от дуговых замыканий в комплектных распределительных установках напряжением 6, 10, 20 и 35 кВ.

Время срабатывания устройства – 0,5 мс

Комплекс КИТ-ЗДЗ.pdf

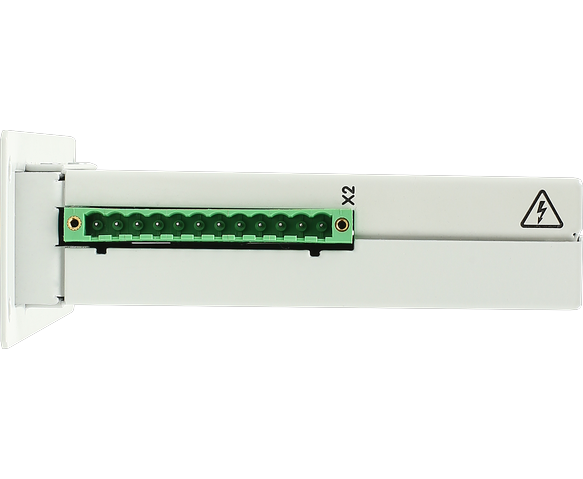

Конструкция устройства

139 х 33 х 152 мм
возможность крепления на дверь релейного отсека или на DIN-рейку (типа ТН-35)

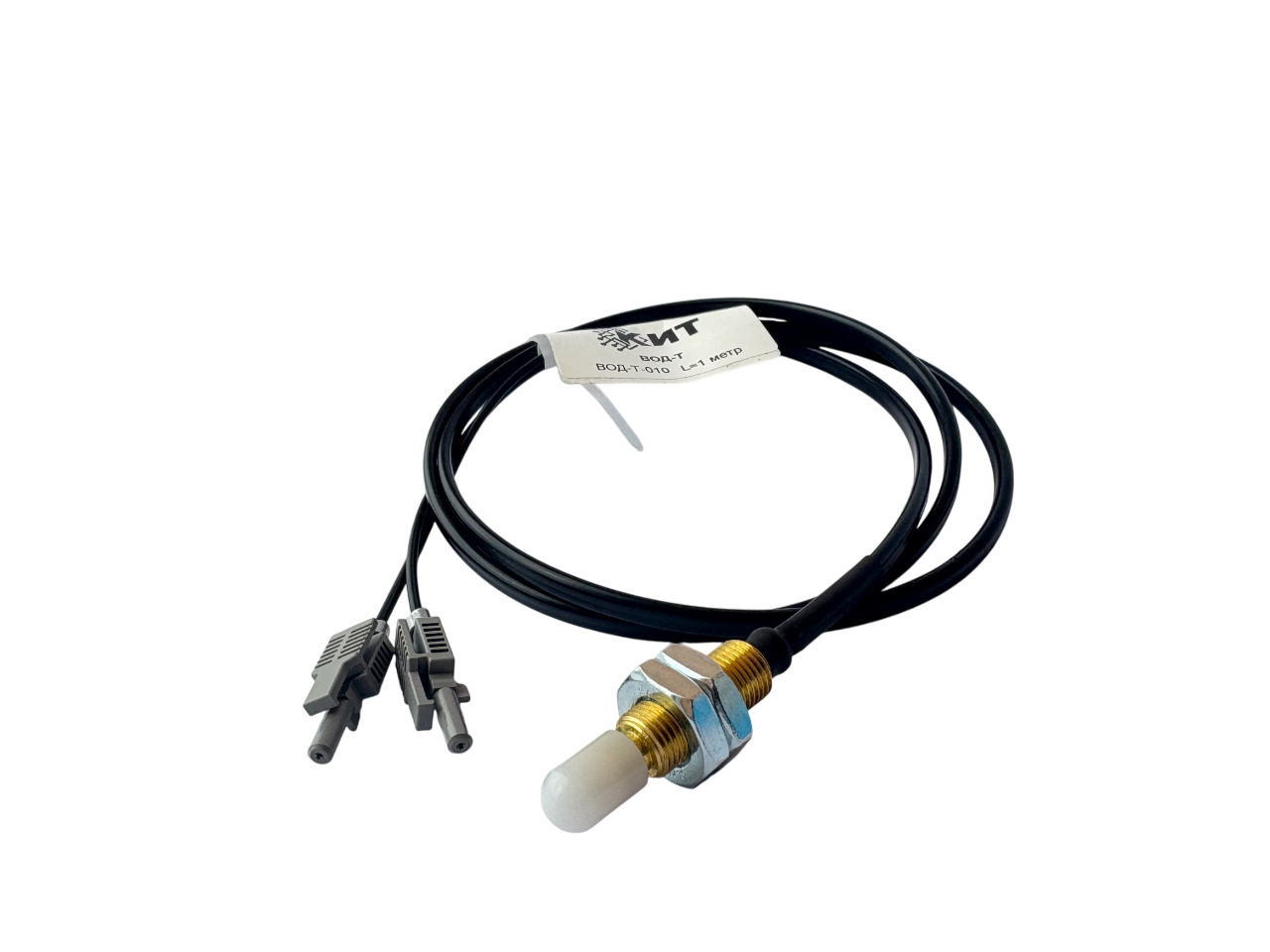

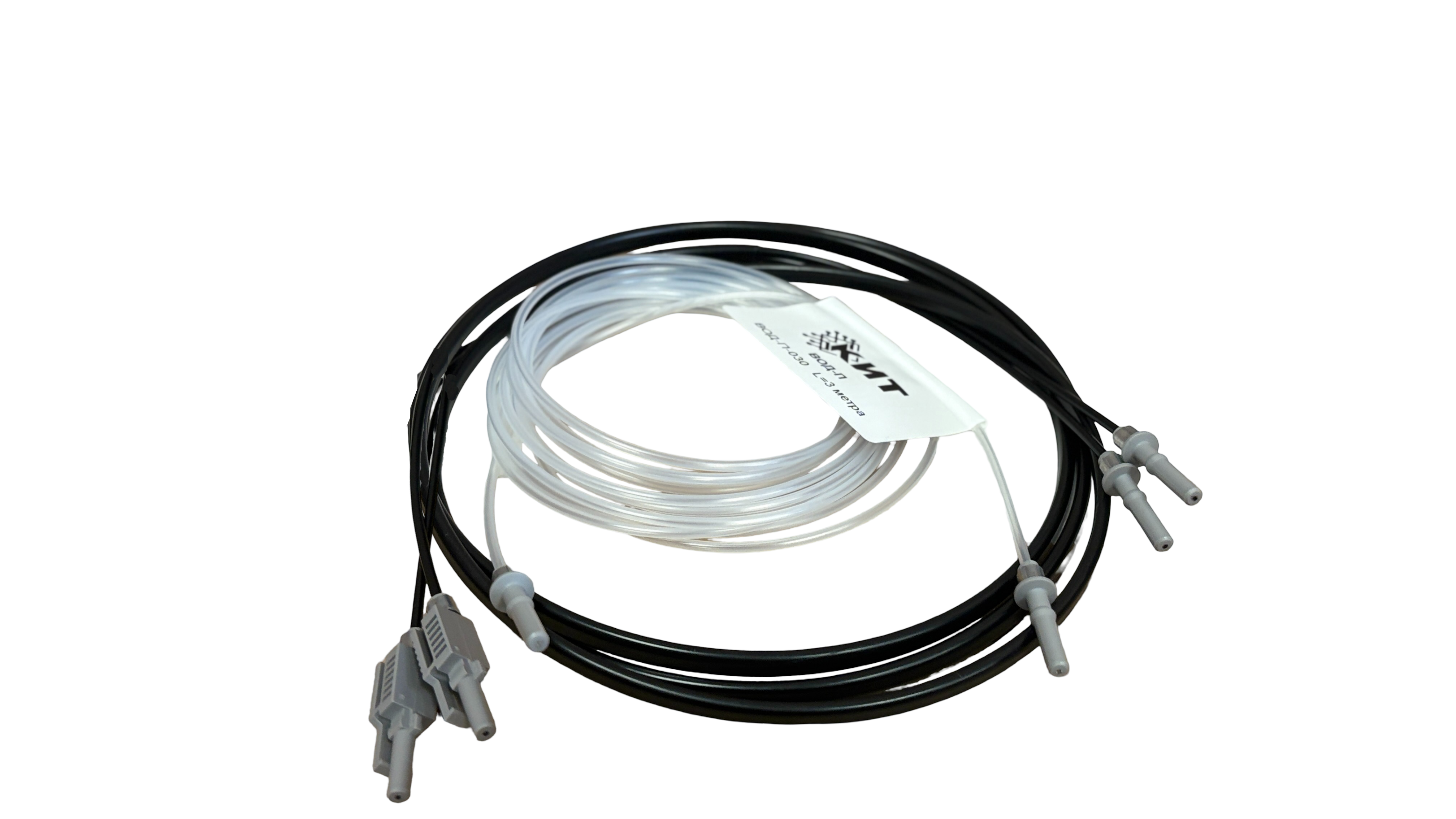

два типа датчика – точечный и петлевой

Эксплуатация

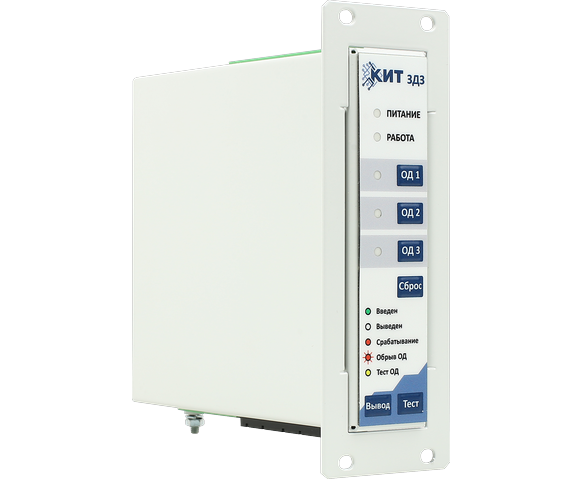

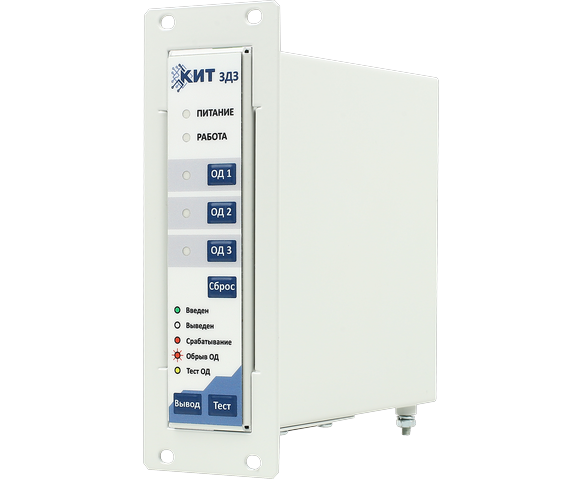

5 светодиодов на лицевой панели
3-х цветные светодиоды сигнализации
6 кнопок управления
диапазон питания устройства от 85 В до 264 В
условия эксплуатации от −40 до +55 °С
срок службы устройства 25 лет

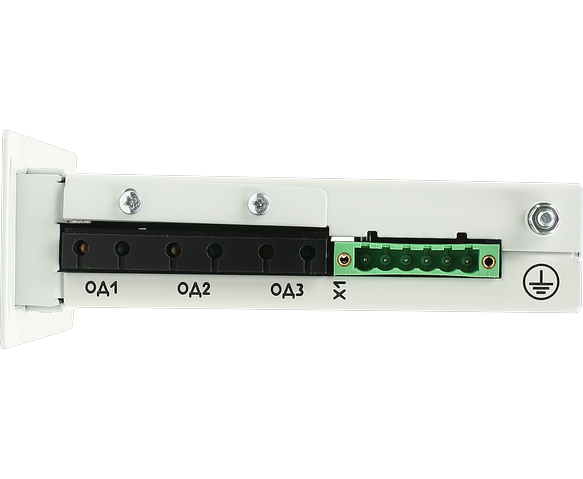

Оптические входы

3 датчика измерения освещенности отсека
контроль целостности оптического волокна
готовые к монтажу датчики разной длины: точечные датчики (от 1 м до 7 м) и петлевые датчики (от 1 м до 30 м)

Дискретные сигналы, кнопки управления

6 дискретных выходов срабатывания ЗДЗ
2 дискретных выхода сигнализации («Сраб. ЗДЗ» и «Отказ ЗДЗ»)
3 кнопки управления датчиками
кнопка сброса сигнализации
2 кнопки выбора режима работы (Вывод/Тест)

Особенности

диаграмма направленности оптического датчика, более 180 градусов
режим «Тест» - проверка без срабатывания выходов
вывод из работы отдельного датчика
расшифровка сигнализации на пульте устройства

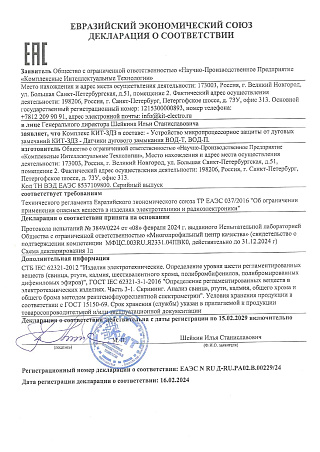

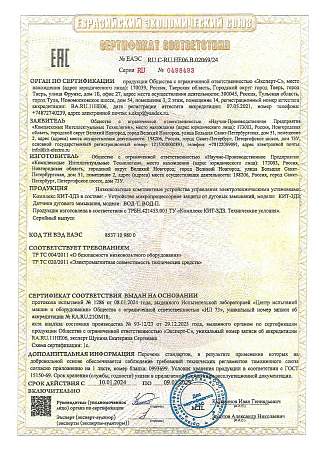

Сертификаты

Надежность нашей продукции подтверждается не только опытом эксплуатации, но и результатами независимой оценки соответствия. Все сертификаты и декларации удостоверяют, что устройства производства НПП «КИТ» прошли испытания и отвечают требованиям действующих технических регламентов.
